Passe paroi

[ladenree]

Salut,

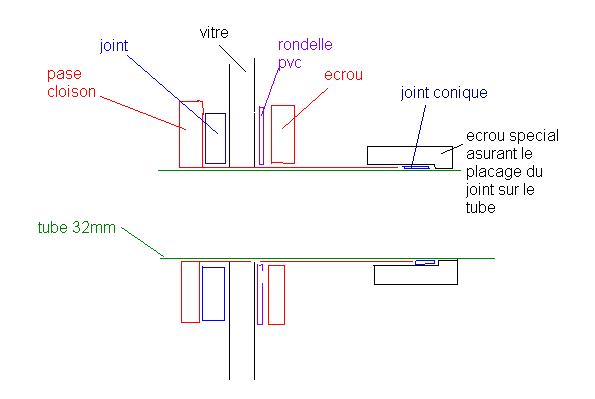

pour le premier passe-cloison, j'en avais fait un petit schéma en coupe sur son principe (bon avec Paint, alors tolérence svp... ) :



On voit bien que le tube traverse le passe-cloison, pas besoin de collage...(avec le tuyau d'une pompe, il faut intercaller une partie de tube rigide sur le tuyau souple et ainsi pas de soucis pour passer à travers le opasse-cloison...)
Dans le cas mentionné précédament, un morceau de tube rigide de 20mm de diamètre peut être placé sur le tuyau souple du filtre, on pourra alors utiliser un passe-cloison de 20...

[arj224b]

Le 1er modèle que tu proposes arj224b peut être totalement traversé par le tuyau PVC (qui dépasse donc des 2 cotés) qui est effectivement bloqué par la bague.
Le plus simple est ensuite de coller un raccord fileté sur le tube PVC :
On y visse ensuite un raccord prévu pour un tuyau d'arrosage au bon diamètre :

Ah, Ok, je savais pas qu'un tube pouvais traverser ce type de passe-paroi. Si j'avais su ça à l'époque...


Orb: Je pense pas que ça pose problème, mais bon, c'est juste une impression, à confirmer.

[orb]

Bonjour à tous.

J'en profite pour poser une question : l'emplacement du perçage sur le dessin d'Hozz serait-il viable pour une cuve classique (60cm de hauteur d'eau) ?
Les contraintes exercées sur le verre ne poseraient pas de problème ? (généralement, les perçages ont l'air d'être faits plutôt au niveau du sol...)

Merci.

[Niclette]

Le 1er modèle que tu proposes arj224b peut être totalement traversé par le tuyau PVC (qui dépasse donc des 2 cotés) qui est effectivement bloqué par la bague.
Le plus simple est ensuite de coller un raccord fileté sur le tube PVC :


On y visse ensuite un raccord prévu pour un tuyau d'arrosage au bon diamètre :

[arj224b]

Ben voila où est le problème: les passe-cloisons ne sont pas prévu pour raccorder des tuyaux souples, et a fortiori de petit diamètre.

Quand j'ai cherché le mien, j'ai trouvé deux types de p-cloisons:
http://www.aquaristic.net/tank-connector-s-610302.html?lang=1
http://www.aquaristic.net/tank-connector.html?lang=1

Ceux-là:

Y'a un raccord à vis: je suppose qu'il faut entrer le tube sur le filetage, et visser l'espèce de bague pour bloquer le tuyau. A priori encore, aucun moyen de brancher un tuyau sur ce passe cloison à l'interieur du bac

et ceux-là:

Qui dans la pratique peuvent être utilisés de deux façons:
1. traditionnelle: tu enfonce un tube en PVC rigide dans la partie lisse du p-cloison, et le colle. Libre à toi de connecter un raccord (réduction) sur ce tube pour brancher ton tuyau souple. C'est le plus propre.
2. Comme j'ai fait chez moi: tu peut brancher un tuyau souple directement sur l'exterieur de la partie lisse; faut juste faire gaffe au diamètre, et prevoir les colliers ad-hoc
Je crois que chez moi, j'ai acheté un passe-cloison 20x25 (le plus petit), perçage 26 mm ; et j'ai branché sur la partie lisse un tuyau d'arrosage de 25mm; puis une réduction pour passer ensuite le tuyau 19/25mm qui arrive au filtre. Si toi tu veux utiliser du 12/16, ça va faire un paquet de réduction bout à bout...

C'est les solutions qui s'offrent à toi si tu veux simplement aspirer (ou reflouler) l'eau dans l'aquarium.
Par contre, ça sera plus compliqué si tu veux un montage du type
"Filtre - tuyau 15mm - Passe-cloison - tuyau - crépine (ou canne de rejet) "
Simplement pasque les passe-parois sont prévus pour être connectés par un seul coté au tuyau, et non des deux cotés. Chez moi, j'utilise un passe-paroi uniquement pour l'aspiration de l'eau usée. J'ai attaché avec un colson une crépine bricolée (avec un morceau d'épuisette) sur le "moignon" du passe-paroi qui est dans le bac. Ca marche plutot pas mal.

Si tu veux absolument utiliser une canne de rejet ou une vrai crépine, à mon avis ça fera pas mal de plomberie et de bricolage, mais ça devrait rester faisable si peux planquer tous les raccords dans la déco de ton palu.
En fait, je pense que le mieux dans ton cas serais pour l'évacuation de l'eau salle, d'utiliser une technique proche de ce que j'ai fait chez moi; et pour le retour de l'eau propre, de se passer de canne percée....

En tout cas bon courage, ce type de montage c'est des vrai casse-tête. Pendant plusieurs mois, j'ai écumé les mag' de bricolage pour trouver une solution viable. Je raconte pas la tronche des vendeurs quand je leur expliquais mon cas.
Au final j'ai rien trouvé au rayon brico, mais une bonne partie du matos est trouvable au rayon jardin (tuyau du bon diamètre), bassin (raccords/réductions) et sur le net (passe-cloisons).
Sinon, tu peux peux-être t'inspirer des récifalistes, qui percent souvent leurs cuves.

[Hozz]

ok et concrètement je fais comment moi avec un tuyau de 15mm (exterieur) ?

[Florent]

Bonjour a tous,
je suis en train de me construire un palu (pas vraiment un aqua mais le principe reste le même  ). Je vais être obligé de percé mon verre pour faire passer le filtre ( entrée et sortie). Problème je ne comprend pas comment marche les dimension des passes parois. Mon tuya de filtre (jbl 250) fait 20mm extérieur et 15mm intérieur. Alors que le plus petit passe paroi est donné pour 20mm

Soit je ne comprend rien et j'ai raté une subtilité , soit il me faut un tuyau plus gros mais la problème.

http://www.aquaticparadise.com/aquariophilie/pvc-passeparois-c-130_133.html Voici un magasin en ligne qui vend les passes parois.

Bonne soirée a tous

le diamètre donné est celui a utiliser pour les tuyaux en pvc a coller sur le raccord (en standard le pvc ça donne 20, 25, 32, 40, 50, 63 etc.)

[rysta]

Sur le site que tu as donné, le passe paroi est fais pour passer des tubes de 20mm externe. Enfin c'est se que j'ai compris vu le diamètre de perçage de 27mm.

[Hozz]

En fait je possède un filtre externe et apres avoir cassé mon aquarium, j'ai décidé de me mettre a faire un palu a la place. Je suis obligé de percé car la plaque en verre du fond et celle des coté fait un mètre de haut (pour faire un mur végétal). Du coup impossible de faire passer mon filtre par dessus, et le faire passer devant c'est plutôt inesthétique.

L'utilisation de mon passe paroi est simple, faire passer ma crépine et ma sortie de filtre pas le bas du palu.

Voila un petit schéma



Le but est de mettre sur la vitre du fond, en bas a gauche la crépine et juste a coté une canne percé (point rouge)

[arj224b]

C'est aussi ce que j'ai fait chez moi: visuellement, c'est délicieux, puisque aucune canne d'aspiration n'est présente dans le bac. Par contre, y faut nettoyer la crépine une à deux fois par semaines.

Faut faire gaffe, y'a plusieurs types de passe-paroi. Que veux-tu faire du tiens exactement?

[philippe2]

Je vais être obligé de percé mon verre pour faire passer le filtre

Salut,

Pourquoi ??

A+,

Philippe.

[Hozz]

Bonjour a tous,
je suis en train de me construire un palu (pas vraiment un aqua mais le principe reste le même  ). Je vais être obligé de percé mon verre pour faire passer le filtre ( entrée et sortie). Problème je ne comprend pas comment marche les dimension des passes parois. Mon tuya de filtre (jbl 250) fait 20mm extérieur et 15mm intérieur. Alors que le plus petit passe paroi est donné pour 20mm

Soit je ne comprend rien et j'ai raté une subtilité , soit il me faut un tuyau plus gros mais la problème.

http://www.aquaticparadise.com/aquariophilie/pvc-passeparois-c-130_133.html Voici un magasin en ligne qui vend les passes parois.

Bonne soirée a tous
