Projet gros bac planté (2400 litres)

Démarré par thierry, 12 12 09, 09:33 AM

0 Membres et 2 Invités sur ce sujet

thierry

Les premières palettes de briques sont arrivées :bump:. Comme je sais que les maçons évitent que ça reste longtemps ainsi, je pense que les murs vont se monter très prochainement.Et en briques collées à joints minces, ça avance plutôt vite en général.
La dalle à bientôt 8 semaines de séchage.
Elle est donc largement au maximum de sa résistance, surtout avec ces températures estivales.
Je ne suis pas inquiet sur la solidité du projet. :rire:
Thierry24

Personne077

Il a peut être l'intention de jouer les sirènes qui sait  :rire: :rire:


tenshu

Citation de: Personne077 le 03 08 11, 14:29 PM
Juste 85 ou 90 de haut, pour éclairer tout ça, ca va pas être du sirop...  :roll2: on en reparlera...

Sans compter pour bosser là dedans  :ooo:
Je serais parti sur moins haut, beaucoup moins haut.

Personne077

Citation de: thierry le 03 08 11, 13:09 PM
Avec la hauteur (85 ou 90 cm), on est plus loin en volume que précisé dans le titre.On devrait se situer vers les 2400-2500 litres en fin de compte.
Voilà pour l'instant.

C'est cool ça avance !
C'est déja pas évident de construire, mais le projet dans LE projet c'est bien !

Juste 85 ou 90 de haut, pour éclairer tout ça, ca va pas être du sirop...  :roll2: on en reparlera...

thierry

Ca avance doucement mais sûrement.
La dalle sèche depuis plus d'un mois. Aucune présence d'argile mais que du calcaire (ça va être solide).
Pour le moment aucune "surprise" désagréable lors de la construction.
Je vous poste une photo pour vous montrer l'emplacement où sera posé l'aquarium qui fera au total 3 mètres de long et bien 95 cm de large.
Avec la hauteur (85 ou 90 cm), on est plus loin en volume que précisé dans le titre.On devrait se situer vers les 2400-2500 litres en fin de compte.
Voilà pour l'instant.

olileon

Excellent, ça me rappelle pleins de souvenirs même si mon volume est moindre. Merde pour la suite  ;-).

thierry


ElTofi

BRAVO ! il faut oser aller "au bout de ses rê-êveuhhhh... tout au bout de ses rêves... où la raison s'achève... tout au bout de ses rêves..."

on n'est pas si nombreux à faire les choix pour... je dis : respect !

thierry

Citation de: poups le 22 06 11, 17:54 PM
Super interressant ton projet Thierry  :merci:

Veinard va  :rire:  une maison neuve et un bac de rêve en plus  :up:

je rejoins les autres pour l'épaisseur de la dalle  :oui:  50 cm  d'épaisseur de plein pied  :ooo:    tu vas pouvoir mettre du gros poissons   :-D   ;-)
Cette maison c'est l'aboutissement d'un souhait MUREMENT réfléchit et le bac, c'est effectivement mon rêve de gamin.
J'espère lors de cette construction, ne pas avoir oublié quelque chose.
Les deux premiers GROS poissons seront mes deux garçons qui poseront dans le bac pour la photo dans environ un an. :rire:
Bien sûr, le bac à sec. :rire:
Thierry24

poups

Super interressant ton projet Thierry  :merci:

Veinard va  :rire:  une maison neuve et un bac de rêve en plus  :up:

je rejoins les autres pour l'épaisseur de la dalle  :oui:  50 cm  d'épaisseur de plein pied  :ooo:    tu vas pouvoir mettre du gros poissons   :-D   ;-)

thierry

Suite du projet, les deux rangées de parping sont posées et les faisceaux sont en place.
Le bac reposera à l'endroit où le reste de béton a été déposé.
Ca avance et la météo est de la partie...pourvu que ça dure.
Thierry24

Fabien01

 3 tonnes reparties ainsi ca fait pas grand chose sur une dalle beton :)

pas d'inquiétude a avoir  :up:

Cyberfish

Avec 50cm de béton armé, tu peux plus que largement dormir tranquille. Et pour l'intégration, tu peux voir une ébauche en live via mon propre bac : http://forum.aquagora.fr/index.php/topic,14871.msg225212.html#msg225212


thierry

Le maçon m'a effectivement parlé de ferraille en 10, 12 mais n'étant pas de la partie!!!
Pour lui pas de soucis, il me garantit la solidité de sa réalisation, et 3 tonnes seulement, ça l'a fait rire. :rire:
J'ai réalisé un petit montage avec paint pour vous montrer ce que celà devrait donner dans le salon une fois terminée.

genron

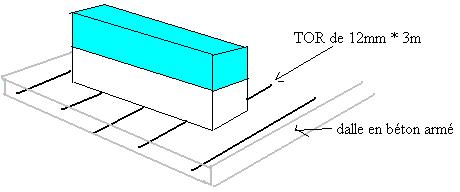

chez moi les macons ont mis des TOR dans le sens de la largeur de l'aquarium


thierry

Un petit schéma vaut mieux que les longues explications (désolé pour les termes employés, je ne suis pas du métier)

thierry

Celle-ci pour vous montrer à peu près où le bac reposera.

thierry

Merci pour toutes vos réponses.
Effectivement, la dalle est directement posée sur le sol sans vide sanitaire.
Sous le bac il y aura en tout plus de 50 cm de béton armé directement posé sur le sol.
Après contact avec mon constructeur ce matin, il m'a rassuré en me disant que celà ne bougera jamais.
Mon terrain se situe dans une zone à risque maximum concernant l'argile mais, j'étais présent hier quand ils ont fait les fondations, et nous n'avons trouvé aucune trace d'argile jusqu'à 1m20.
Par contre, le tracto-pelle a du donné toute sa puissance car après 20cm de terre, ce ne sont que des blocs complets de calcaires et des molosses de silex.
J'ai échappé au brise roche de justesse.
Je suis rassuré par toutes ces réponses, merci à vous  :merci:
Je voous tiens au courant de la suite.
Une petite tof pour vous montrer un peu le chantier.
Thierry24

ElTofi

jusqu'à peu, le 1600 litres était posé dans le sous-sol, sans rien d'autre que la dalle-radier de fond de la maison, qui est elle-même directement posée sur un socle de 90 cm de chaille compactée... le tout repose sur un terrain fait de différentes qualités de glaise... pas le plus stable du monde... Aucun problème de stabilité ou de déformation...

je rejoins les autres avis : si tu n'as pas de vide sanitaire dessous, c'est sans problème...

jojodu13

salut,
je suis plutot du domaine du second oeuvre  :ange:

pour etre tranquille, si tu as un vide sanitaire et que tu sais exactement ou tu veux ton bac, tu fais une fondation supplémentaire sur les 2 longueurs (avant arrière) du bac et tu coule ta dalle par dessus, tu n'aura aucun soucis avec ça  :up:

orchid

 :xx:
:xx:
:xx:
désolé rien à dire de plus mais ..punaise.... :up:

Cyberfish

Si je comprends bien, tu pose la dalle à même le sol, sans vide sanitaire. C'est ça ?
Si c'est le cas et si elle est effectivement coulée comme un radier sur le sol, il n'y aura pas de soucis, à mon avis.
Par contre, sinon je pense que des fondations sont nécessaires pour monter un mur porteur dans le vide sanitaire sous le bac.
Chez moi, le bac de 1400L est au rez-de-chaussée, lui même sur une cave. Sous le bac la dalle est renforcée dans la masse et soutenue par une poutre, elle même reprise sur des murs porteurs qui sont montés sur fondation et il n'y a pas de problème.
Après dans tes calculs de poids, fait attention 3 tonnes pour un bac de 2300L sont vite arrivés entre le poids du support, celui de la cuve (je pense que tu peux largement compter 400-500 kg, la mienne avoisinant déjà les 400kg vide), celui du décors (qui se défalque à l'eau mais est souvent plus important que l'eau justement). Pour être large je partirais plus vers 3,5 à 4 tonnes pour ce volume.

genron

#43
Je ne suis pas un spécialiste voila simplement une réflexion personnelle


La résistance d'une dalle béton est assez incroyable, d'ailleurs ta voiture de 1T5 repose sur  la surface de 4 roues soit 4 x 400 cm² à tout casser, bien moins que ton aquarium. Si le béton est bien dosé, il n'y a pas de problème. L'important est à mon avis de bien répartir la charge en plaçant des tor de 12 mm par  3-4m sous le futur emplacement de l'aqua

Je prévois un aqua de 180x60 x55 (evidemment plus petit que le tient) et c'est ce que j'ai fait chez moi sur un plancher porteur.


Après de ce que j'ai vu sur le net, par précaution, les propriétaires font une petite fondation supplémentaire des dimensions du bac à son futur emplacement.



A voir ce que disent les propriétaires de (très) grands bacs

thierry

#42
Suite du projet...
Voilà, le terassement de la maison, ainsi que les fondations sont faites.(PPR de 120)
J' ai une question technique à poser à ceux qui ont de bonnes connaissances en résistance dans le domaine de la construction ou à ceux qui ont déjà réalisé ce type de GROS bac.
Je m'oriente vers un bac de plus de 2000 litres en fait, probablement 300x90x85 soit 2300 litres.
J'ai donné aux constructeur les chiffres suivants:Surface du bac au sol 300x95 pour une masse totale de 3000 kg (j'ai pris de la marge)
Ma maison est de plein pied avec double isolation de la dalle sauf sous l'emplacement du bac (simple isolation).
Le bac est situé au milieu de ma zone vie.(dans le cellier 6m2 avec vue sur le salon 40m2)
J'avais dans l'idée de faire des fondations sous le bac, puis de faire poser la dalle.
Le maçon pense que les fondations sous le bac sont inutiles.
Il me propose de poser simplement, à même le sol, une poutrelle en 40 cm ferraillée en 10/12 puis de couler la dalle qui reposera dessus ainsi que sur toute la périphérie de la maison.
Mon sol très compact, est constitué de pierre calcaires et de silex.
D'après ses dires, je peux poser 15 tonnes dessus...
J'aimerai avoir vos avis sur ce point avant d'aller plus loin dans la construction.
merci pour vos réponses
Thierry24

Cyberfish

Aurel l'avait donné plus haut mais je te le remet là :

Citation de: Aurel le 23 03 11, 11:35 AM
Tromsa Aquarien
Inh. Thomas Rausch
Aquarien & Terrarien
Produktion und Großhandel
Hauptstr. 34
65468 Trebur
Web: www.tromsa.de
Mail: Info@tromsa.de

thierry

Si ce filon existe encore, je suis intéressé pour avoir les coordonnées de ce fournisseur.
Thierry24

Cyberfish

Autant pour moi, Aurel. Il faut effectivement rendre à Césars ce qui lui appartient.
Donc effectivement, c'est grâce à Aurel que j'ai trouvé ce filon. Encore merci !

orb

#38
CitationDe plus, sur ce mur de cuisine, il y aura peut être des éléments.
attention en perçant alors  :rire: (si le bac est déjà en place)
EDIT : quoique : les chevilles ne seront pas à cet emplacement ;-)

mick38

Citation de: thierry le 24 03 11, 07:33 AM
J'ai effectivement pensé à avoir une vision depuis la cuisine, mais, comme j'avais opté, question budget, sur le choix d'un bac en bois, seule la face avant était visible.
De plus, sur ce mur de cuisine, il y aura peut être des éléments.
Mais je n'écarte pas cette idée.
Prendre son repas avec une vision sur 3 mètres de profondeur doit être sympa.
En plus, cela apporterait de la lumière naturelle au bac...A méditer (Merci Mick38)
Thierry24
:merci:

thierry

J'ai effectivement pensé à avoir une vision depuis la cuisine, mais, comme j'avais opté, question budget, sur le choix d'un bac en bois, seule la face avant était visible.
De plus, sur ce mur de cuisine, il y aura peut être des éléments.
Mais je n'écarte pas cette idée.
Prendre son repas avec une vision sur 3 mètres de profondeur doit être sympa.
En plus, cela apporterait de la lumière naturelle au bac...A méditer (Merci Mick38)
Thierry24

xav

Citation de: mick38 le 24 03 11, 07:18 AM
Le truc qui m'énerve et qui arrive de temps en temps c'est celui qui passe le balais et apres viens le poser contre la vitre de façade :fessee:


C'est l'heure de lui offrir un roomba !

mick38

Citation de: orb le 23 03 11, 19:44 PM
par contre au niveau risque de coup accidentel, c'est moyen...
mais se priver d'une telle vue, c'est quand même dommage, c'est vrai.
Il y a un risque c'est vrai ,chez moi j'ai deux arètes exposées aux risques.
Mais tu le vois le bac et il t'empeche de passer alors tu le contourne naturellement et tu fais gaffe quand tu porte des trucs lourds a coté....
Le truc qui m'énerve et qui arrive de temps en temps c'est celui qui passe le balais et apres viens le poser contre la vitre de façade :fessee:

orb

par contre au niveau risque de coup accidentel, c'est moyen...
mais se priver d'une telle vue, c'est quand même dommage, c'est vrai.

mick38

Citation de: thierry le 23 03 11, 08:30 AM
Petits croquis sous paint pour vous montrer grosso-modo, ce que ça donnera.
Thierry24

Pourquoi ne pas ce servir de l'arète de ton bac comme arète de la cloison qui mene a la cuisine( la voute ce terminerai a l'angle du bac), ce qui te donnerai une vision du bac dans la longueur en cuisine :roll:
Chez moi les trois faces sonts visibles et la vision de plusieurs cotés est assez différente et tres interressante.
